Produktname:  Aluminium- und Kupferrohr-Flüssigkeitswasserblock-Kühlplattenkühler

NEIN.	ARTIKELBESCHREIBUNG	INHALT
1	Material	Aluminiumlegierung (wie 3003,6061 und 6063), Kupfer oder Edelstahl
2	Abmessung LxBxH	Angepasst
3	Kühlkapazität	Angepasst
4	Ebenheit der Oberfläche	0,05 mm
5	Arbeitsdruck	1,2 bis 5 bar
6	Verbindungstechnik	Epoxidverklebung oder Vakuumlöten
7	Fertigungstechnik für Innendurchgang	CNC-Bearbeitung, Extrusion oder andere geeignete Verfahren
8	Empfohlene Kühlmittel	Deionisiertes Wasser, gehemmtes Glykol und Wasser, Dielektrikum
9	Oberflächenfinish	Mill Finish, Eloxal oder chemische Beschichtung
10	Herkunftsort	Jiangsu, China



Produktmerkmale und Details
* Aluminiumlegierungsmaterial, leicht, rostfrei, langlebig im Gebrauch.

* Kann an eine Wasserleitung mit einem Innendurchmesser von 7-8 mm angeschlossen werden.
* Die Oberfläche des Wasserkühlblocks wird poliert, der innere Strömungskanal wird zu einem M-förmigen Strömungskanal extrudiert oder maschinell bearbeitet, Teile durch Löten oder andere geeignete Prozesse zu einem ganzen Modul verbunden.
* Dieser Wasserkühlungsblock ist anwendbar für Computer-CPU, Grafik-GPU-Wärme, Motherboard, Xbox-Konsolen-CPU, Grafik, Halbleiter-Kühlteil, industrieller Wechselrichtertreiber, Laserkopfkühlung und industrielle Schaltschrankkühlung.
* Extrem hohe Leistung und thermische Gleichmäßigkeit, sehr kompakt und kompatibel mit einer Reihe von Kühlmitteln



Zu den Kühlplattentechnologien von Metalli gehören:

◆ Vakuumgelötete oder in kontrollierter Atmosphäre gelötete und CNC-bearbeitete Leistungskühlplatten und Chassis

◆ Rührreibgeschweißt (FSW) Performance-Fin-Kühlplatten und -Chassis

◆ Kühlplatten aus Flachrohr

◆ Druckverschluss Kühlplatten mit Kupferrohr

◆ Vakuumgelötete und CNC-bearbeitete Kupferkühlplatten

◆ Gestanzte und vakuumgelötete Kühlplatten

◆ Tieflochgebohrte kundenspezifische Kühlplatte

◆ Kundenspezifische kanalisierte Kühlplatte mit Leiterkonfiguration

◆ Gelötete Kühlplatten mit Innenrippen

◆ Kühlplatte aus extrudiertem und geschweißtem oder gelötetem Aluminium

◆ Aluminiumdruckguss und geschweißte oder gelötete Kühlplatte

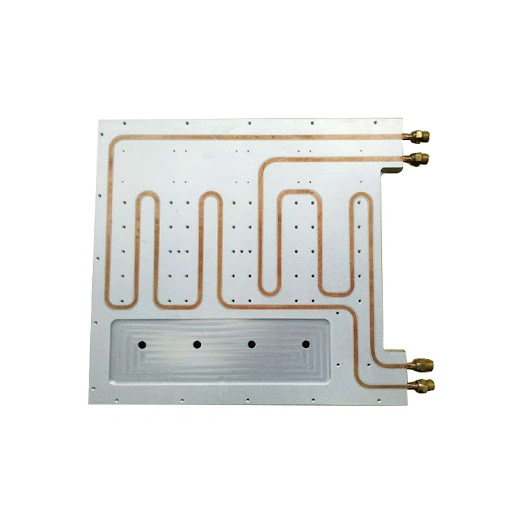

1) . Rohrflüssigkeitskühlplatte

Nanjing Metalli Rohr-Flüssigkeitskühlplatten bestehen aus Kupfer- oder Edelstahlrohren, die in Aluminiumplatten gepresst sind
* Kostengünstige Flüssigkeitskühllösung;
* Bessere Kühlleistung als Luftkühlkörper;
* Standard- und kundenspezifische Platten können bereitgestellt werden;

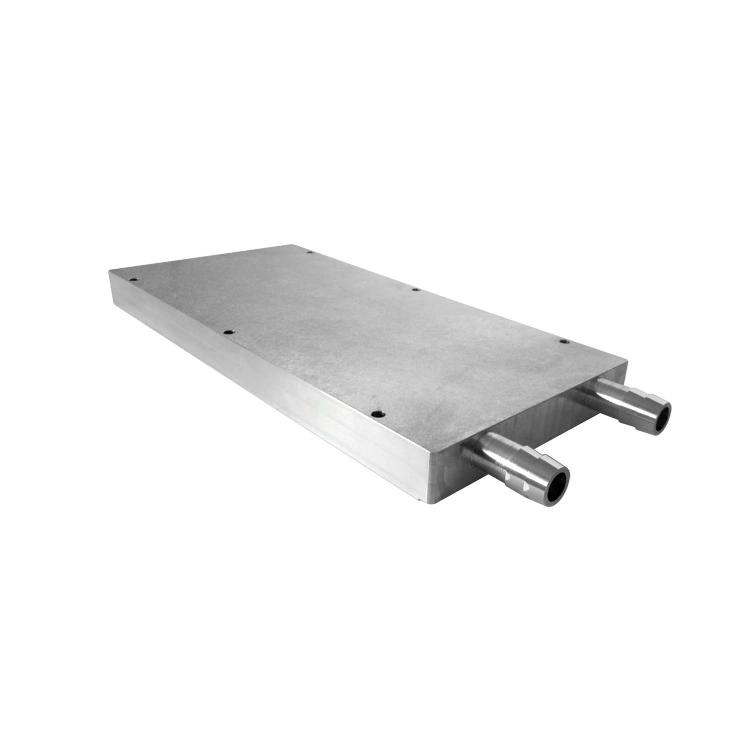

2). Vakuumgelötete flüssige Kühlplatte Die
vakuumlötende flüssige Kühlplatte Nanjing Metalli wird durch zwei Aluminiumplatten durch Vakuumlöttechnologie hergestellt
* Niedrigerer Druckabfall, gleichmäßige Wärmeübertragung;
* Erweiterter Wärmeübertragungsbereich;
* Keine Form begrenzt;

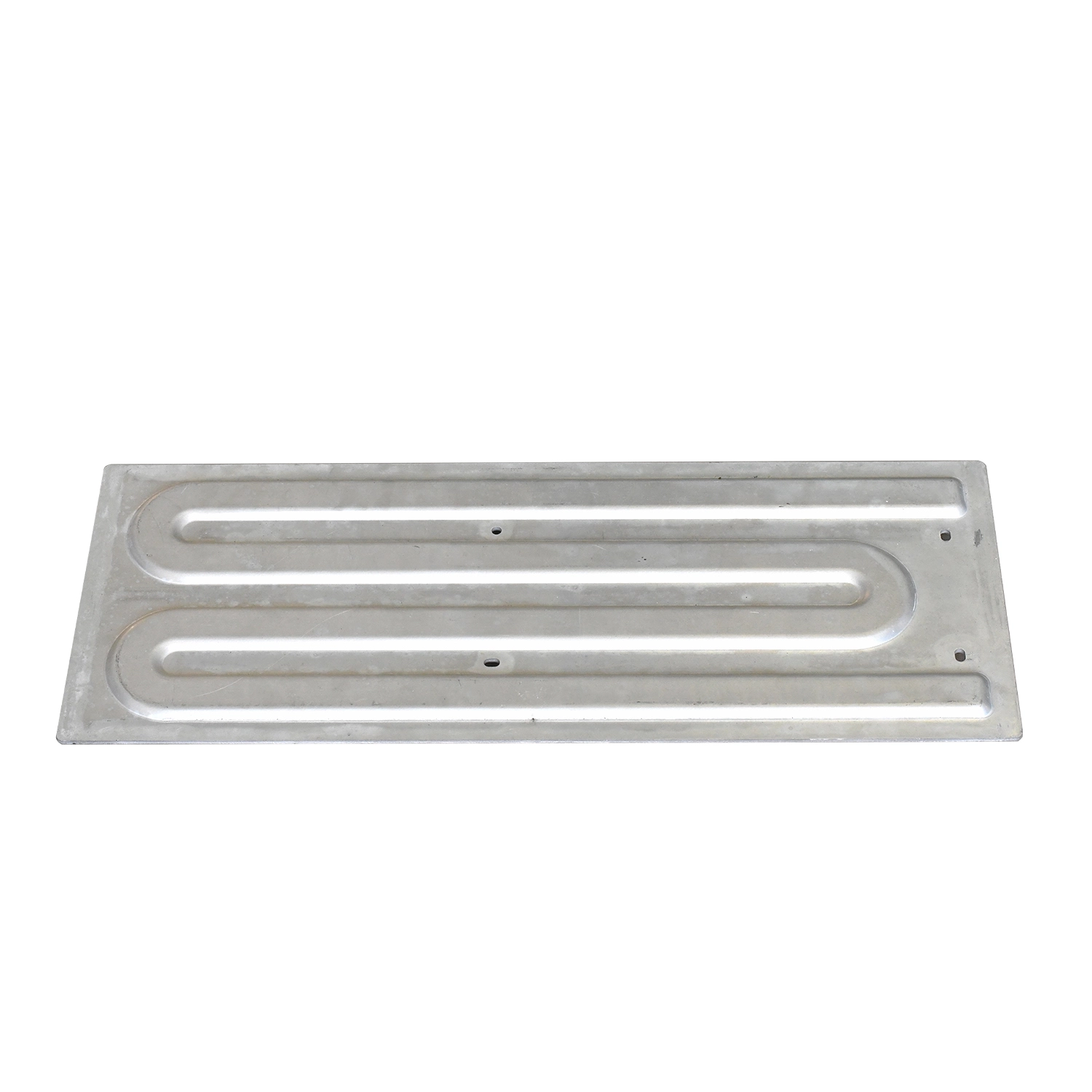

3). Stanzflüssigkeitskühlplatte
Nanjing Metalli Stanz- und Lötflüssigkeitskühlplatte eignet sich für große Mengen von Chargenaufträgen. Besonders für die Kühlung von EV-Batterien.
* Einmal investieren in Stanzwerkzeuge;
* Hohe Leistung
* Hohe Produktionseffizienz
* Stückpreis sehr niedrig

Mehrwertkomponenten

Wir liefern auch Mehrwertkomponenten wie unten

● Armaturen und Anschlüsse

● Schläuche und Rohre

● Wärmetauscher oder Radiatoren

● Pumpen und Behälter

● Ventilatoren

● Sonstiges Zubehör

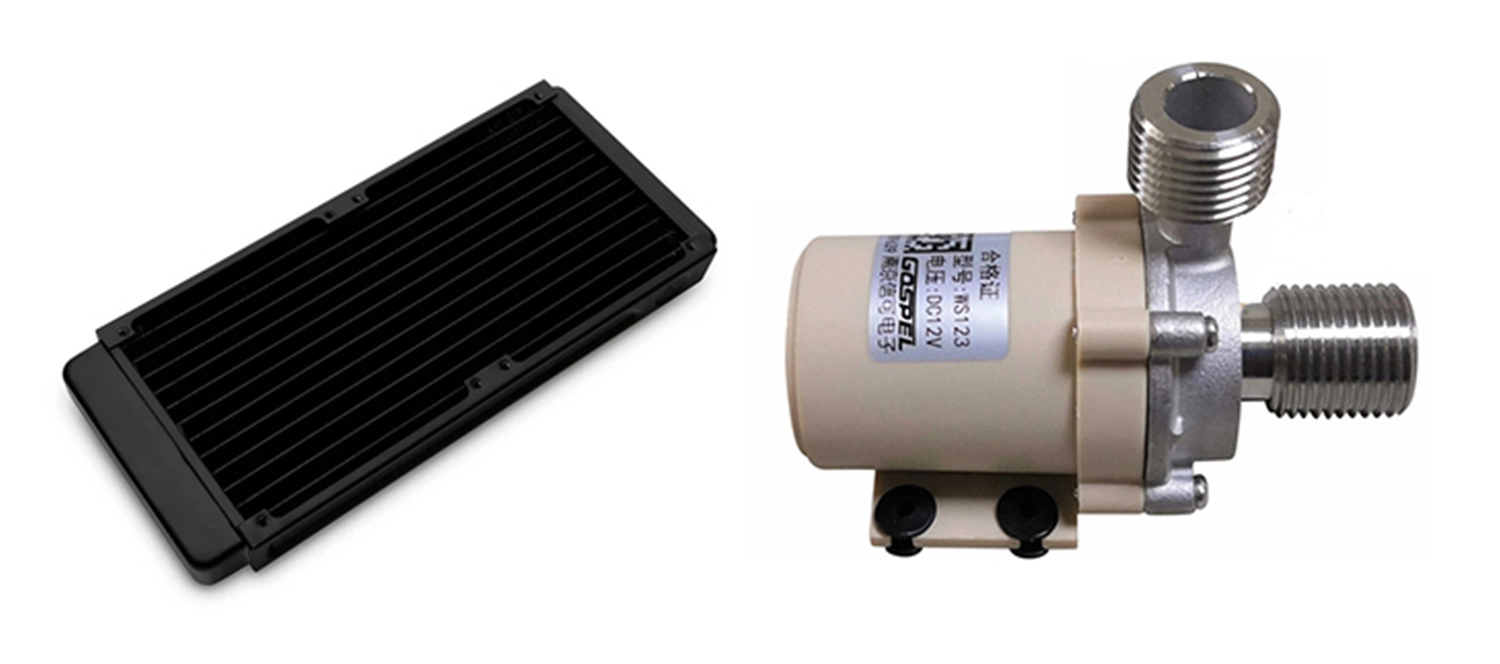

                             ▲ Kühler ▲ Pumpe

Beurteilung der Qualität einer röhrenförmigen Kühlplatte

Da viele Anwendungen von der Luftkühlung zur Flüssigkeitskühlung übergehen, sind Röhrenkühlplatten oft die Technologie der Wahl. Die meisten Werkstätten sind in der Lage, eine röhrenförmige Kühlplatte herzustellen. Eine gut gestaltete Kühlplatte führt jedoch zu einem Produkt mit spürbaren und signifikanten Vorteilen sowohl in Qualität als auch in Leistung. Abbildung 1 zeigt röhrenförmige Kühlplatten von drei verschiedenen Herstellern. Welche Kühlplatte hat wahrscheinlich die beste Leistung oder ist am zuverlässigsten?



Anhand der unten aufgeführten Informationen kann die Qualität einer Röhrenkühlplatte durch schnelle Beobachtung beurteilt werden.



Abb. 1. Röhrenkühlplatten von drei verschiedenen Herstellern

Eine hohe Zuverlässigkeit ist wichtig, da ein Kühlmittelleck in einem Flüssigkeitskühlsystem katastrophale Folgen haben kann. Untersuche zuerst die Röhren; sie können viel über die Zuverlässigkeit der Kühlplatte verraten. Eine Kühlplatte, die durchgehende Rohre verwendet, ist von Natur aus zuverlässiger als eine, die aus geraden Rohren besteht, die durch Lötverbindungen verbunden sind, da jede Verbindung das Potenzial für Leckagen erhöht.

Achten Sie auch auf die Qualität der Biegungen. Wenn das Rohr nicht sorgfältig gebogen wird, kann das Rohr verformt werden. Dies wirkt sich zwar nicht auf die Zuverlässigkeit aus, verändert jedoch das Querschnittsprofil des Schlauchs, was zu einem erhöhten Druckabfall führen kann.



Abb. 2. Schauen Sie sich die Biegungen genau an, um einen Hinweis auf Zuverlässigkeit und Leistung zu erhalten



Als nächstes schauen Sie sich an, wie die Rohre an der Platte befestigt sind. Für eine maximale Wärmeübertragung sollten Kühlplatten mit Rohren ohne Epoxidharz zwischen Rohr und Platte konstruiert werden. Wenn Epoxid zwischen dem Rohr und der Platte verwendet wird, dient das Epoxid dem doppelten Zweck, das Rohr in der Platte zu halten und einen thermischen Kontakt zwischen den beiden Komponenten herzustellen. Zu dick aufgetragen kann es jedoch kontraproduktiv sein und als Wärmeisolator wirken.



Untersuchen Sie abschließend die Kühlfläche der Platte. Für anspruchsvolle Anwendungen ist eine direkte Kontaktkühlung zwischen Rohr und Bauteil erwünscht. Das bedeutet, dass die Rohroberfläche bündig mit der Aluminiumplatte abschließen muss. Eine übliche Herstellungstechnik besteht darin, ein übergroßes Rohr in einen Kanal zu stecken und die Oberseite abzuarbeiten. Diese kostspielige Technik, die als Schlichtschneiden bekannt ist, erzeugt jedoch einen Rohrabschnitt unterschiedlicher Dicke, der die strukturelle Integrität und Leistung beeinträchtigt.



Eine andere Alternative besteht darin, das Rohr unter der Oberfläche der Kühlplatte einzubetten und Kupfereinsätze hinzuzufügen, um die Oberfläche zu nivellieren. Diese Technik ist sowohl teuer als auch begrenzt die Leistung – das Kühlrohr ist weiter von den zu kühlenden Komponenten entfernt, und die zusätzliche Epoxidschicht, die zwischen dem Rohr und dem Einsatz erforderlich ist, verringert die Leistung weiter.



Abb. 3. Unterschiedliche Methoden, um das Rohr an Ort und Stelle zu halten und eine flache Montagefläche sicherzustellen.



Das sorgfältige Design der Verriegelungsfunktion und proprietäre Presstechniken stellen sicher, dass das Rohr bündig mit der Plattenoberfläche abschließt und einen guten thermischen Kontakt mit der zu kühlenden Komponente bietet. Diese Herstellungsmethode gewährleistet auch einen guten Metall-auf-Metall-Kontakt zwischen dem Rohr und der Platte, was eine hervorragende thermische Leistung garantiert und die Notwendigkeit von Epoxidharz überflüssig macht. Abbildung 4 zeigt den Leistungsvorteil der Press-Lock-Technologie im Vergleich zu mit Epoxid hergestellten Kühlplatten.



Abb. 4. Leistungsvergleich einer epoxidfreien Kühlplatte, die mit unserer Press-Lock-Technologie hergestellt wurde, mit anderen Kühlplattenkonstruktionen.



Um galvanische Korrosion zu vermeiden, empfehlen wir dringend, im gesamten Kühlkreislauf dieselben Materialien oder Materialien mit ähnlichem elektrischem Potenzial zu verwenden. Sie sollten sicherstellen, dass die Rohrleitungen, Anschlüsse und andere Komponenten kein reaktives Metall in das System einführen.



Die Verwendung der gleichen Materialien in Ihrer gesamten Schaltung bedeutet nicht, dass Sie Leistung opfern müssen.

Zusammenfassung:

Zuverlässig Endlosrohr Abgeflachte Oberfläche	Unzuverlässig Rohr mit Fugen Glattgeschnittene Oberfläche
Epoxidfreie Hochleistungskonstruktion Rohre bündig mit der Plattenoberfläche	Epoxid mit geringerer Leistung zwischen Rohr und Platte Wird über Rohr eingesetzt, um eine flache Oberfläche zu schaffen



Bei der Beurteilung der Qualität einer Röhrenkühlplatte sind die wichtigsten Überlegungen durchgehende Röhren, eine epoxidfreie Konstruktion und ein Gesamterscheinungsbild, das Designkompetenz und sorgfältige Fertigung demonstriert. Andere Faktoren, die Sie vielleicht auch berücksichtigen sollten, sind die Wahl der Ausstattung und die Auswahl der Größen. Viele Hersteller bieten eine Handvoll Standardgrößen an, die in der Regel deutlich günstiger sind als Sonderanfertigungen. Wenn Sie wahrscheinlich eher eine kundenspezifische Kühlplatte als ein Standarddesign benötigen, ist es ratsam, einen Hersteller zu wählen, der umfassende kundenspezifische Designfunktionen anbieten kann, einschließlich thermischer Modellierung und Analyse, anstatt einen, der einfach nur „Build- kalte Platten zu bedrucken.
